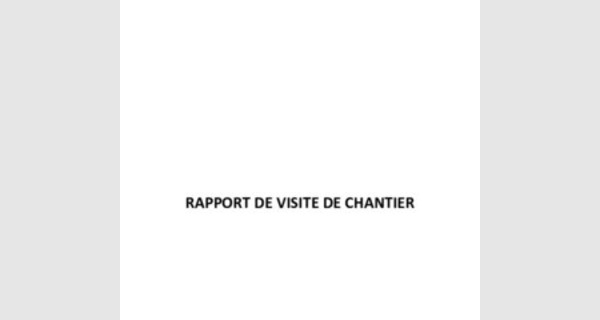

RAPPORT DE VISITE DE CHANTIER
RAPPORT DE VISITE DE CHANTIER
CHANTIER :
……………………………………………………………………………………………………………
Destinataires : ……………………………………. …………………………………….
…………………………………….
Visite effectuée le : ………………… par : …………………………………………………
Etaient présents : …………………………………………………………………..………………… ……………………………………………….…………………………………….
……………………………………………….…………………………………….
OBSERVATIONS POSITIVES :
…………………………………………………………………………………………………………… …………………………………………………………………………………………………………… ……………………………………………………………………………………………………………
……………………………………………………………………………………………………………
OBSERVATIONS NEGATIVES :
……………………………………………………………………………………………………………
……………………………………………………………………………………………………………
……………………………………………………………………………………………………………
……………………………………………………………………………………………………………
I – RENSEIGNEMENTS GENERAUX
Objet des travaux :
……………………………………………………………………………………………………………
……………………………………………………………………………………………………………
……………………………………………………………………………………………………………
Ouverture de chantier :
Oui Date : ………………… Durée probable : …………………
Non
Responsable d’Affaire : M. ……………………… Chef de chantier : ……… ………………. Préposé à la sécurité : M. ……………………… Secouriste (s) : ……………… …………..
……………… …………..
Effectif : …………… Actuel : …………
Intérimaire : …………
Maximum prévu : ………… à partir du : …………………
Existence d’un PPSPS oui non Existence d’un P.P. oui non
II – RENSEIGNEMENTS GENERAUX
oui | non | Voir observations numéro : |
Travaux sous tension ou à proximité | ||
Travaux en hauteur | ||
Circulation de véhicules ou d’engins | ||
Produits dangereux | ||
Environnement dangereux | ||
Manutention manuelle ou mécanique | ||
Autres risques particuliers |
III – CONCERNANT LE PERSONNEL ET L’ÉTAT DU CHANTIER
correct | insuffisant | Voir observations numéro : |
Lavabos - wc | ||
Boîte de secours | ||
Extincteurs | ||
Registres - Affiches | ||
Installations électriques de chantier | ||
Ordre de chantier | ||
Secouristes | ||
Habilitations | ||
Formation à la sécurité | ||
Formation à la manutention | ||
Connaissance des règles de sécurité | ||
Vestiaires - Réfectoire |
N° | Observations et recommandations | Décision du responsable de service | Effectuée le | Visa |
IV – CONTRÔLES EFFECTUÉS
Boîte de secours | Registre d’observations |
Extincteurs | Registre de sécurité |
Locaux | Affiches obligatoires |
Véhicules et engins | Adresses utiles |
Protections individuelles non affectées | Consignes |
Outillages de chantier | Habilitations |
Installations électriques de chantier | Inaptitudes médicales |
Autorisations de conduite |
correct | insuffisant | Voir observations numéro : |
Protections collectives | ||
Echafaudages | ||
Outillage fixe | ||
Outils électriques portatifs | ||
Outils à main | ||
Postes de soudure | ||
Engins de chantier | ||
Lunettes | ||
Gants | ||
Chaussures | ||
Harnais | ||
Echelles - escabeaux |
MODELE RAPPORT DE VISITE DE
CHANTIER
Modèles de rapport d’avancement
Code: 5.1.2 MOD4
Date de rédaction : juin 2013
Version : lundi 9 septembre 2013
þ Version finale
Note aux lecteurs
Les prescriptions techniques générales s’appliquent aux opérations à réaliser en Haïti et relevant du champ de compétence de la Direction Nationale de l’Eau Potable et de l’Assainissement (DINEPA). Elles constituent un référentiel, certaines à portée réglementaire, nationale, technique et sectorielle, d’autres ayant un rôle d’information et de support complémentaire.
Les documents à portée réglementaire, nationale, technique et sectorielle sont :
- Les Fascicules Techniques indiquant les principes obligatoires et les prescriptions communes à une sous thématique technique ;
- Les Directives Techniques prescrivant les règles minimales imposées pour la conception et la réalisation ainsi que la gestion d’ouvrages spécifiques.
Tout propriétaire et/ou réalisateur est tenu de respecter au minimum les prescriptions qui y sont indiquées. Toute dérogation devra faire l’objet d’une autorisation au préalable et par écrit de la DINEPA.
Les documents ayant un rôle d’information et de support complémentaire, sont :
- Les fiches techniques et Guides techniques présentant ou décrivant des ouvrages ou des actions dans les différentes thématiques ;
- Les modèles de règlements d’exploitation ou de gestion ;
- Les modèles de cahiers des clauses techniques particulières, utilisables comme « cadres - type » pour les maîtres d’ouvrages et concepteurs ;
- Divers types de modèles de documents tels que procès verbaux des phases de projet, modèles de contrat ou de règlement, contrôle de bonne exécution des ouvrages, etc.
Ces documents ayant un rôle d’information et de support complémentaire sont compatibles avec la réglementation imposée et peuvent préciser la compréhension des techniques ou fournir des aides aux acteurs.
Le corps de texte de ce modèle de document comporte des éléments qui doivent être adaptés lors de l’utilisation pour un projet précis. Ce texte, surligné en couleur, doit donc être modifié par l’utilisateur (par exemple les quantités, la commune, etc…).
Le présent référentiel technique a été élaboré en 2012 et 2013 sous l’égide de la DINEPA, par l’Office International de l’Eau (OIEau), grâce à un financement de l’UNICEF.
Dépôt légal 13-11-532 Novembre 2013. ISBN 13- 978-99970-51-91-2.
Toute reproduction, utilisation totale ou partielle d’un document doit être accompagnée des références de la source par la mention suivante : par exemple « extrait du référentiel technique national EPA, République d’Haïti : Fascicule
technique/directives techniques/etc. 2.5.1 DIT1 (projet DINEPA-OIEau-UNICEF 2012/2013) »
Objectif du présent modèle
Le modèle ci après est utilisé par la DINEPA dans le cadre du suivi de projets.
.
SOMMAIRE
I- Introduction
II- Objectifs du projet
III- Présentation du projet
3.1- Références du Projet
3.2- Marchés de maîtrise d’œuvre et de travaux
3.3- Consistance des travaux
3.4- Prestations réalisées par le maître d’œuvre
3.5- Equipe de pilotage du projet
IV- Situation des travaux
4.1 Moyens mis à la disposition du chantier
4.2 Avancement des travaux et prévisions mensuelles
4.3. Situation du volet animation et sensibilisation
4.4 Situation financière du projet
4.5 Photos de chantier
V. Problèmes rencontrés
VI. Conclusions et recommandations
Annexes :
• Ordres de service de démarrage
• Plannings d’exécution des travaux
• Procès-verbaux de réunion
• Courrier de transmission des rapports et décomptes Plans synoptiques des travaux réalisés
I – Introduction
II – Objectifs du projet
III – Présentation du projet
3.1- Références du projet :
• Intitulé
• Maître d’ouvrage délégué
DINEPA
Adresse :
Email :
Tel :
• Ingénieur Conseil (Supervision et Contrôle des travaux)
• Groupement d’Entreprise chargée d’exécuter les travaux
3.2 Marchés de maîtrise d’œuvre et de travaux :
Les travaux concernés font l’objet des Marchés ci-après :
Bailleurs de fonds | : |
Marché N° | : |
Notification démarrage travaux | : |
Délai d’exécution Montant du marché HT-HD : | : |
Montant de la somme à valoir | : |
Montant des taxes | : |
Montant du marché TTC | : |
3.3 Consistance des travaux
• Equipements électromécaniques et électriques des forages
• Equipements électriques
• Réseau de collecte et de distribution
• Ouvrages de génie civil
• Etc…
3.4 Prestations réalisées par le Maître d’œuvre
3.4.1 : Prestations réalisées par la mission de contrôle
Ø A – Suivi et contrôle des travaux d’exécution
A1 |
Vérification et approbation des plans d’exécution et de récolement établis par l’Entreprise ;
A2 |
Détermination des axes et repères topographiques principaux que l’entreprise utilisera pour caler ses ouvrages, et effectuer les levés topographiques de détail et la vérification de ces implantations ;
A3 |
Contrôle de conformité de l’exécution des travaux avec les prescriptions des clauses contractuelles des marchés en matière de qualité, de délais et de coût ;
A4 |
Détermination des modifications secondaires et complémentaires à apporter au projet si nécessaires, en fonction des constatations faites en cours d’exécution et après accord de la DINEPA en vue de permettre à l’entreprise d’établir ses plans d’exécution ;
A5 |
Préparation, organisation et direction de réunions de chantier avec le Maître d’ouvrage et l’entreprise au niveau de leurs représentants sur le site ; rédaction et diffusion des comptes-rendus de ces réunions ;
A6 |
Exécution des contrôles prévus par le marché des essais de matériaux, des essais de béton, des analyses de soudure;
A7 |
Suivi du planning de réalisation des travaux, intégration de ce planning dans le planning d’ensemble et déclenchement des interventions nécessaires à son respect ;
A8 |
Vérifications des situations mensuelles établies par l’entreprise, transmission de ces situations mensuelles au Maître d’Ouvrage ;
A9 |
Etablissement des attachements, vérification des métrés mensuels établis par l’entreprise, et accord mensuel sur ces métrés avec le Maître d’Ouvrage et l’Entreprise ;
A10 |
La vérification des plans d’assurance qualité préparés par les entreprises ;
A11 |
Vérification des prix nouveaux proposés par les entreprises avec la situation des plus ou moins values pour approbation par le maître d’ouvrage ;
A12 |
Information systématique du Maître d’ouvrage sur l’état d’avancement des travaux et dépenses, ainsi que sur les décisions éventuelles à prendre, rédaction, à cet effet de rapports mensuel ou trimestriel d’avancement des travaux conformes à ceux demandés par la DINEPA.
Ø B – Décompte et réception partielle des travaux
B1 |
En plus des tâches ci-dessus énumérées, le contrôleur a aussi assuré les tâches suivantes : Vérification des métrés, attachements de l’ensemble des ouvrages et des situations financières mensuelles établies par l’Entreprise ;
B2 |
Traitement des décomptes
B3 |
Organisation des essais officiels de mise en service, contrôle de leur exécution et vérification des garanties ;
B4 |
Organisation des opérations de réception partielle des ouvrages et participation à ces opérations en assistance à la DINEPA ; liaison avec les organismes de contrôle éventuels participant à ces essais officiels ou réception
3.5- Equipe de pilotage du projet :
Fonctions | Prénoms et Noms | Structures | |
Maître d’ouvrage : DINEPA | |||
Maître d’œuvre – | |||
Groupement d’Entreprises | |||
IV. Situation des travaux
4.1. Moyens matériels, humains et des approvisionnements mis à la disposition du chantier
Ø .. Pick up
Ø .. camions de 16 m3
Ø .. camion grue
Ø .. camion-citerne
Ø .. bétonnières
Ø .. vibrateurs
Ø .. Pelles mécaniques
Ø .. compacteurs
Ø .. chargeurs
Ø .. compresseur
Ø .. groupes électrogènes
Ø .. serres joints
Ø .. tubes longs de 6 m
Ø .. tubes courts de 3 m
Ø .. étais métalliques
Ø .. bâches pour le sable
Ø .. lots d’outillage plomberie Ø .. lot d’outillage ferraillage
Ø .. lot d’outillage menuiserie
Ø .. lot d’outillage maçonnerie
Ø .. lot d’outillage de soudure
Ø .. lots petits matériels de terrassement (pelle, pioches et barre à mine)
Ø Etc….
Les moyens humains mobilisés se présentent comme suit :
QUALIFICATIONS DU PERSONNEL | NOMBRE |
Directeur de projet | |
Conducteur de travaux | |
Agent administratif | |
Chef de chantier | |
Topographes | |
Aides topographes | |
Plombiers | |
Electriciens | |
Aides plombiers | |
Maçons | |
Ferrailleurs | |
Coffreurs | |
Mécaniciens | |
Magasiniers pointeurs | |
Conducteurs d’engins | |
Chauffeurs | |
Gardiens | |
Manœuvres | |
Etc… |
Quant à la situation des approvisionnements, elle se présente comme suit :
I-1 : Matériaux et tuyaux
DESIGNATION DES MATERIAUX | CUMUL DES LIVRAISONS | STOCK ACTUEL |
Tuyaux fonte DN 500 + joints | ||
Tuyaux pvc DE 400 + joints | ||
Tuyaux pvc DE 200 + joints | ||
Tuyaux pvc DE 160 + joints | ||
Tuyaux pvc DE 110 + joints | ||
Ciment | ||
Basalte 8/16 | ||
Basalte 16/25 | ||
Contre plaqué GM ép 12 cm | ||
Tubes | ||
Colliers | ||
Planche 1 trait | ||
Planche 2 traits | ||
Chevrons 8 X 8 | ||
Pointes | ||
Sable pour réservoir | ||
Sable pour agglos et autres maçonneries | ||
Adjuvant Sika poudre | ||
Adjuvant Sika liquide | ||
Fer à haute adhérence 3/8e | ||
Fer à béton Φ 16 | ||
Fer à béton Φ 14 | ||
Fer à béton Φ 12 | ||
Fer à béton Φ 10 | ||
Fer à béton Φ 8 | ||
Fer à béton Φ 6 |
II.2 : Pièces spéciales
DESIGNATION DES PIECES | CUMUL LIVRAISON | STOCK ACTUEL |
Adaptateurs de brides pour fonte DN 500 | ||
Adaptateurs de brides pour fonte DN 300 | ||
Adaptateurs de brides pour PVC DE 400 | ||
Adaptateurs de brides pour PVC DE 200 | ||
Adaptateurs de brides pour PVC DE 160 | ||
Bride à souder DN 200 | ||
Bride à souder DN 150 ![]() | ||
Plaque pleine DN 500 | ||
Plaque pleine DN 200 | ||
Coudes à bride ¼ DN 400 | ||
Coudes à bride 1/8 DN 500 | ||
Coudes à bride 1/8 DN 400 | ||
Coudes à bride 1/8 DN 200 | ||
Coudes à bride 1/8 DN 150 | ||
Coudes à bride 1/16 DN 500 | ||
Coudes à bride 1/16 DN 400 | ||
Tés à brides DN 500/300/500 culotte 45° | ||
Tés à brides DN 500/200/500 | ||
Tés à brides DN 500/150/500 | ||
Tés à brides DN 400/200/400 | ||
Tés à brides DN 400/150/400 | ||
Tés à brides DN 400/100/400 | ||
Robinet vanne papillon DN 400, PN 10 | ||
Robinet vanne à opercule DN 300, PN 10 | ||
Robinet vanne à opercule DN 200, PN 10 | ||
Robinet vanne à opercule DN 150, PN 10 | ||
Robinet vanne à opercule DN 100, PN 10 | ||
Ventouse DN 150, PN 10 | ||
Ventouse DN 100, PN 10 | ||
Joint gibault DN 400 | ||
Echelons en fonte | ||
Tampon fonte D 400 | ||
Bouche à clef | ||
Manchette d’ancrage DN 400 ; lg = 1.5m | ||
Manchette d’ancrage DN 400 ; lg = 1.5m | ||
Manchette d’ancrage DN 300 ; lg = 1.25m | ||
Manchette d’ancrage DN 250 ; lg = 3 m | ||
PE DN 400 | ||
Boulonnerie TDC | ||
BE DN 400 | ||
Joints plats TDC |
4.2. Avancement des travaux et prévisions mensuelles
4.2.1)- Implantation et levés topographiques
4.2.2)- Etudes d’exécution
4.2.2.1 Etudes d’exécution réalisées et approuvées
4.2.2.2 Etudes d’exécution en cours
4.2.- Prévisions mensuelles
1)- Situation des implantations
Conduites maîtresses
N° | Localisation (Quartier, Rue, ) | Caractéristique de la conduite à poser | Linéaire implant é | Taux d’ava n | Commentaires | ||
Nature | Diam. | Long. (ml) | ml | % | |||
1 | Tronçon…… | PVC | Implanté le ………….. | ||||
2 | Tronçon …….. | PEHD | Implanté le …….. | ||||
3 | Tronçon ………… | Fonte | Implanté le ………. | ||||
4 | Tronçon …………….. | PVC | Implanté le ………….. | ||||
TOTAL |
Conduites secondaires
N° | Localisation (Quartier, Rue, ) | Caractéristique de la conduite à poser | Linéaire implant é | Taux d’ava n | Commentaires | ||
Nature | Diam. | Long. (ml) | ml | % | |||
1 | Tronçon …………. | PVC | |||||
2 | Tronçon ………………… | PEHD | |||||
3 | Tronçon ………….. | Fonte | |||||
4 | Tronçon ……………… | PVC | |||||
TOTAL |
Bornes Fontaines (BF) et Branchements Particuliers (BP)
Localités | Nombre implanté | Nombre réalisé | Pourcentage de réalisation | Caractéristiques du réseau de distribution | Commentaires | |||
BF | BP | BF | BP | BF | BP | |||
PVC Ø 110 | Implanté le ………… | |||||||
PVC Ø 110 | Implanté le …………. | |||||||
PVC Ø 110/90/63 | Implanté le ………….. | |||||||
PVC Ø 110/63 | Implanté le ………… | |||||||
TOTAL | PVC Ø 110/90/63 | Implantation en cours |
3)- Terrassement et pose de canalisations
Conduites maîtresses
N° | Localisation (Quartier, Rue, ) | Caractéristique de la conduite à poser | Linéaire précéde nt | Linéai re de la périod e | Linéaire cumulé au | Taux d’ava n | Commentai res | ||
Natur e | Dia m. | Long. (ml) | Ml | Ml | ml | % | |||
1 | Tronçon ………… | Pose en cours | |||||||
2 | Tronçon ………… | Terminé | |||||||
3 | Tronçon ………… | ||||||||
4 | Tronçon ………… | ||||||||
TOTAL |
Conduites secondaires
N° | Localisation (Quartier, Rue, ) | Caractéristique de la conduite à poser | Linéai re précé dent | Liné aire de la pério de | Linéaire cumulé au …….. | Taux d’avan ce | Commentaire s | ||
Nature | Dia m. | Long . (ml) | Ml | Ml | Ml | % | |||
1 | Tronçon …………. | Essais concluants | |||||||
2 | Tronçon ………….. | Essais concluants | |||||||
7 | Tronçon ……. | Pose terminée | |||||||
8 | Tronçon …………. | Pose en cours | |||||||
TOTAL |
Tableau récapitulatif pour les terrassements, pose et remblai de canalisations
Désignations | Linéair e au ……… (ml) | Linéaire de la période (ml) | Linéaire cumulé au ………… (ml) | Linéaire projet d’exécution (ml) | Linéaire du marché de base (ml) | (% ) par rapport au projet d’exécution | (%) par rapport au marché de base |
Tuyaux PVC Ø 400 PN 10 | |||||||
Tuyaux PVC Ø 315 PN 10 | |||||||
Tuyaux PVC Ø 250PN 10 | |||||||
Tuyaux PVC Ø 200 PN 10 | |||||||
Tuyaux PVC Ø 160 PN 10 | |||||||
TOTAL (ml) |
Essais de pression partiels
Désignations | Linéaire essayé au ….(ml) | Linéaire essayé dans la période (ml) | Linéaire essayé au ……………. (ml) | Linéaire posé et réceptionné (ml) | % par rapport au linéaire posé |
Tuyaux PVC Ø 400 PN 10 | |||||
Tuyaux PVC Ø 315PN 10 | |||||
Tuyaux PVC Ø 250PN 10 | |||||
Tuyaux PVC Ø 200 PN 10 | |||||
Tuyaux PVC Ø 160 PN 10 | |||||
Tuyaux PVC Ø 110 PN 10 | |||||
Tuyaux PVC Ø 90 PN 10 | |||||
Tuyaux PVC Ø 63 PN 10 | |||||
TOTAL (ml) |
4)- Situation des approvisionnements au ……………
N° | Désignation | Nombre (u) | Linéaire livré et réceptionné (ml) | Linéaire posé et réceptionné (ml) | Linéaire restant (ml) |
1 | Tuyaux PVC Ø 400 PN 10 | ||||
2 | Tuyaux PVC Ø 315 PN 10 | ||||
3 | Tuyaux PVC Ø 250 PN 10 | ||||
4 | Tuyaux PVC Ø 200 PN 10 | ||||
5 | Tuyaux PVC Ø 160 PN 10 | ||||
6 | Tuyaux PVC Ø 110 PN 10 | ||||
7 | Tuyaux PVC Ø 90 PN 10 | ||||
8 | Tuyaux PVC Ø 63 PN 10 | ||||
9 | Tuyaux Galva DN 200 pour vidange |
5)- Prévisions mensuelles mois année
4. Situation financière du projet
Montant du marché HT-HD y/c SAV :
Montant de la somme à valoir :
Montant des taxes :
Montant du marché TTC :
Désignations | Montant en monnaie USD | Montant en chèque trésor USD |
Avance de démarrage : Certificat de paiement n°1 | ||
Certificat de paiement n°2 | ||
Certificat de paiement n°3 | ||
Certificat de paiement n°4 | ||
L’attributaire aura perçu | ||
Montant marché | ||
Solde après engagement N°4 |
4.5 PHOTOS DE CHANTIER
V - Problèmes rencontrés :
VI - Conclusions et recommandations :
Annexes :
• Ordres de service de démarrage
• Plannings d’exécution des travaux
• Procès-verbaux de réunion
• Courrier de transmission des rapports et décomptes
• Plans synoptiques des travaux réalisés
